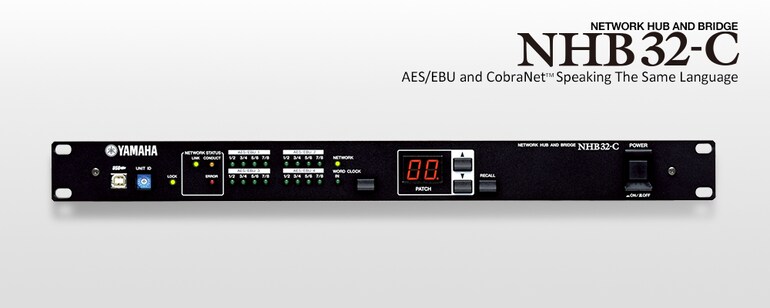

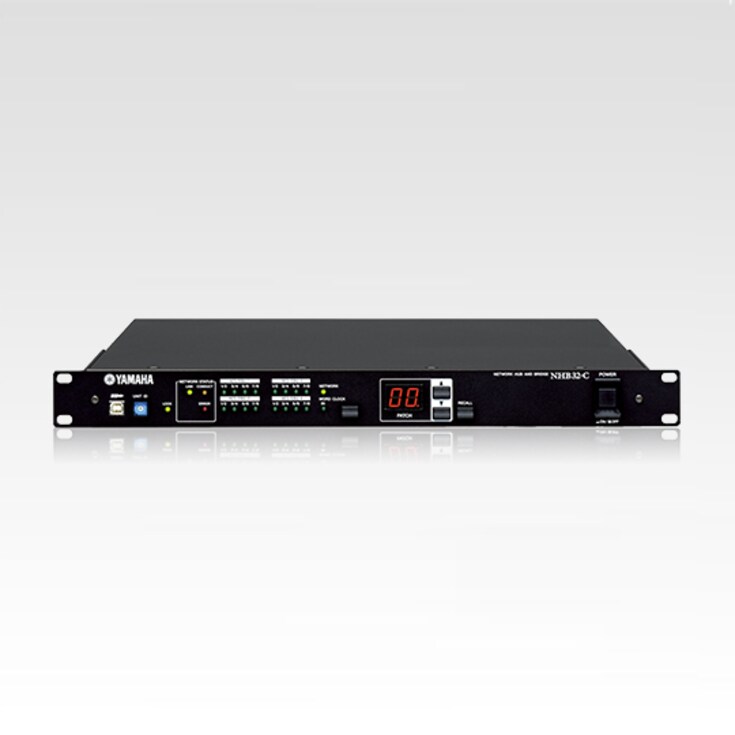

Ein AES/EBU- und CobraNet™-Interface mit 32 Kanälen, das die Einrichtung von Audio- und Steuernetzwerken mit bis zu 64 Kanälen innerhalb einer LAN-Infrastruktur erleichtert.
- A single NHB32-C unit can support up to 32-channels of digital audio I/O, and one control signal I/O.
- Four separate 8-channel AES/EBU input/output terminals.
- CobraNet™ transfers high-quality 20-bit or 24-bit 48 kHz digital audio over four bundle paths in real time.
- MIDI, head amp remote (AD8HR, AD824) and amplifier control.
- NetworkAmp Manager software allows central control of both audio and control signals.
- Up to eight NHB32-C units can be networked, with each unit transferring and receiving four bundles, and 64 channels of digital audio can be received from any ACU16-C or NHB32-C on the network via CobraNet™.
- A networked system with ACU16-C and NHB32-C units is capable of handling up to 64 channels of digital audio.
- Multicast and unicast modes can be used in combination to optimize bandwidth.
- Primary and secondary CobraNet™ ports are built-in, providing a redundant network for reliable operation.
Features
Digitales 32-Kanal-Audio-Interface für CobraNet™-Geräte
Interface für Audio- und Steuerungsdaten mit 32 Eingängen und 32 Ausgängen. Das NHB32-C ist eine Schnittstelle mit 32 Eingangs- und 32 Ausgangskanälen für CobraNet™- und AES/EBU-Verbindungen. Verwenden Sie das NHB32-C zur Übertragung von Steuersignalen für die Verstärkersteuereinheit ACU16-C, MIDI-Geräte oder fernbedienbare Vorverstärker (AD8HR).* * Es kann jeweils nur ein Controller-Typ gleichzeitig verwendet werden. CobraNet™ Es besteht ein steigender Bedarf an Audiosystemen großer Skalierung - und damit nimmt auch der Bedarf an fortschrittlichen Netzwerktechnologien zu, die hochwertige Audiosignale mit vollständig integrierten Steuerungsdaten schnell und zuverlässig in großen Infrastrukturen oder offenen Umgebungen verteilen. CobraNet™ ist eine hochmoderne Technologie, die eine Übertragung mehrerer Audio- und Steuerkanäle über Ethernet-Kabel ermöglicht. Als integriertes System ermöglicht CobraNet die Beförderung digitaler Daten von einem Anschluss zu einem anderen Gerät mit einem gängigen CAT-5/100Base-TX-Kabel über eine Entfernung von 100 Metern* oder bis zu 2 Kilometern über Glasfaserkabel. Das System ist schnell - mit einer konstanten Latenz von 5,33 ms**. Dank der integrierten Redundanzsysteme ist das System außerdem zuverlässig. Durch den Einsatz von Standard-Kabeln und -Steckverbindungen aus dem IT-Bereich ist CobraNet™außerdem erstaunlich leicht einsetzbar und zudem preiswert. * Die tatsächliche maximale Kabellänge kann je nach Qualität der Ethernet-Geräte oder je nach verwendeten Einstellungen variieren. ** Mittlerweile wird ein Modus mit geringer Latenz für CobraNet™ unterstützt, der Benutzern die Auswahl zwischen 5,33 ms, 2,67 ms und 1,33 ms Latenz ermöglicht.
Digitale Audio-Übertragung von bis zu 32 Eingangs- und 32 Ausgangskanälen
CobraNet™ ist vollständig kompatibel zu Ethernet und damit eine sehr praxisnahe Lösung für die Verteilung von Audio- und Steuerdaten über eine gewöhnliche Ethernet-Infrastruktur. Das NHB32-C besitzt vier getrennte I/O-Buchsen für jeweils 8 Kanäle im AES/EBU-Format und nutzt CobraNet™-Technologie für die Übertragung hochwertiger digitaler Audiosignale mit 20 oder 24 Bit und 48 kHz über vier gebündelte Datenstrecken* in Echtzeit. *) Ein Bündel enthält 8 Audiokanäle mit 20 Bit oder 7 Kanäle mit 24 Bit
MIDI, Fernsteuerung von Vorverstärkern (AD8HR, AD824) und Verstärker-Steuerung
Das NHB32-C erlaubt nicht nur die Übertragung von Audiodaten, sondern auch von Steuerdaten. Dabei kann das Gerät für drei unterschiedliche Arten von Steuerdaten verwendet werden: Für MIDI-Daten, zur Fernsteuerung von Vorverstärkern (für die kombinierten Vorstufen und AD-Wandler AD824 oder AD8HR) oder für die Statusüberwachung und Steuerung von Verstärkern der Baureihen Tn- und PC-1N, die über die Amp-Steuereinheit ACU16-C angeschlossen sind. *) Es kann jeweils nur eine dieser Steuerungstypen eingesetzt werden.
Bis zu 64 Kanäle mit Audiodaten über ein Ethernetkabel
CobraNet™ kann im Multicast-Modus (ein Sender an alle Empfänger) bis zu 8 Bündel mit digitalen Audiosignalen über ein CAT-5/100Base-TX-Kabel verwalten. Bis zu acht Geräte des Typs NHB32-C können miteinander vernetzt werden, wobei jedes Gerät vier Bündel empfängt und überträgt. Bis zu 64 digitale Audiokanäle können über CobraNet™-Netzwerke von jeder ACU16-C- oder NHB32-C-Einheit empfangen werden. Ein vernetztes System mit ACU16-C- und NHB32-C-Einheiten kann bis zu 64 digitale Audiokanäle verwalten. Zudem können die Betriebsarten Multicast und Unicast (One-To-One) kombiniert zur optimalen Nutzung der Bandbreite eingesetzt werden, so dass mehr als 64 digitale Audiokanäle über ein Netzwerk übertragen werden können.
Leitungsverdoppelung für höhere Zuverlässigkeit
Das System verfügt über primäre und sekundäre CobraNet™-Ports, so dass sich für einen zuverlässigen Einsatz sehr einfach eine doppelte Netzwerkstruktur einrichten läßt. Falls ein System ausfallen sollte, übernimmt das zweite nahtlos, so dass ein störungssicherer Betrieb gewährleistet ist.
* Die technischen Daten können ohne vorherige Ankündigung geändert werden. Die abgebildeten Farben und Oberflächen können von den tatsächlichen Produkten abweichen.
