Neuentwickelte Membranen mit einer akustischen Schnelligkeit ähnlich der von Beryllium

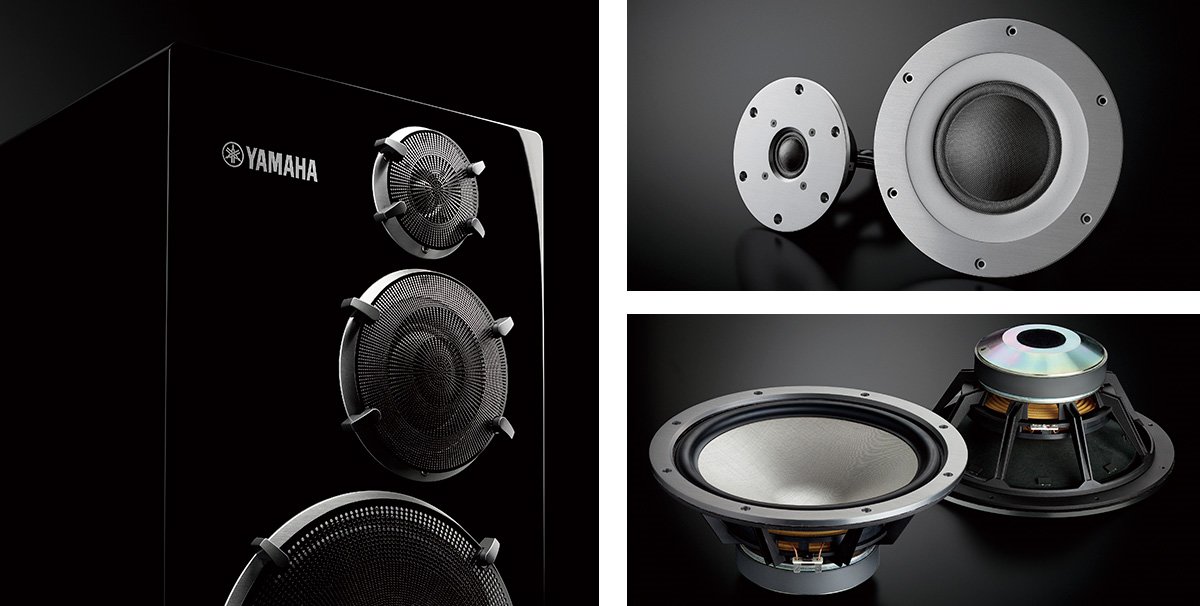

Hoch-, Mittel- und Tieftöner der NS-5000 besitzen Membranen aus 100% *1 ZYLON®. Diese in Japan hergestellte Kunstfaser ist als die weltweit stärkste eingestuft *2 und zeichnet sich zudem durch optimale Elastizität aus. Zur Herstellung setzt Yamaha auf die firmeneigene Dampfbeschichtungsmethode mit Monel-Legierung. Die Soft-Dome-Membran reduziert Spitzen und Einbrüche im Frequenzgang, die durch die Eigenresonanz der Membran entstehen können. Gleichzeitig kommt die hohe akustische Schnelligkeit von ZYLON® zum Tragen, die vergleichbar mit Beryllium ist – das aufgrund seiner Härte, Starrheit und seinem geringen Gewicht oft als ideales Material für Membranen angesehen wird. Das Ergebnis ist ein bemerkenswert geradliniger Frequenzgang mit konsistenter Klangfarbe und schnellem Ansprechverhalten über das gesamte Frequenzspektrum. So entsteht ein besonders angenehmes Hörerlebnis mit extrem präziser Klangreproduktion auf höchstem Niveau.

*1 Für das Basismaterial kommen 100% zum Einsatz.

*2 Vergleichsdaten für alle existierenden organischen Fasern (Quelle: Toyobo Co., Ltd., Mai 2015)

Neuentwickelte R.S.-Kammern (Resonance Suppression, Resonanzunterdrückung) reduzieren störende Resonanzen bei Mitten und Höhen

An der Rückseite der Hoch- und Mitteltöner sind die neuentwickelten R.S.-Kammern (Patent angemeldet) angebracht, die störende Resonanzen hinter der Membran unterdrücken. Zwei speziell geformte Röhren, die anhand unserer firmeneignen Akustikanalyse präzise berechnet sind, eliminieren die Resonanzen. Diese R.S.-Kammern ermöglichen eine höher aufgelöste Audiowiedergabe, da keine größeren Mengen schallabsorbierenden Materials nötig sind. Solches Dämmmaterial neigt dazu, den Frequenzgang der Lautsprecher zu beeinflussen und feine Nuancen des Klangs abzuschwächen.

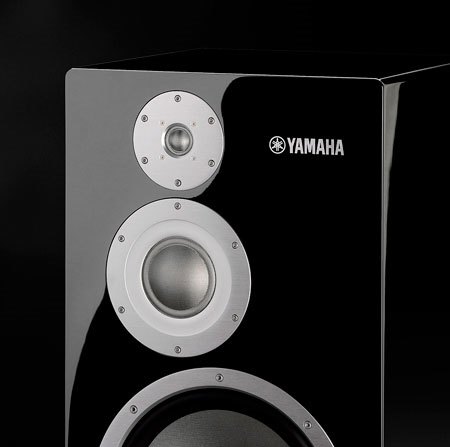

30 cm (12 Zoll) 3-Wege-Lautsprecher-Design greift die Tradition des legendären NS-1000M auf

Aufgrund unserer akribischen Recherche zu verschiedenen Gehäusearten während der Entwicklung des NS-5000 haben wir uns für ein Kompaktlautsprecher-Design entschieden. Es setzt das Erbe des legendären NS-1000M fort, des erfolgreichsten Yamaha Monitorlautsprechers aller Zeiten. Das Bassreflex-Gehäuse hat ein Volumen von 65 Liter – die kleinstmögliche Größe für eine 30 cm (12 Zoll) 3-Wege-Konfiguration. Bei der soliden Konstruktion kommen neben dem 3-Wege Nut- und Federverfahren auch weitere traditionelle Fertigungsmethoden zum Einsatz. Die Verstrebungen zur Verstärkung des Gehäuses basieren auf unserer FEM-Analyse und eliminieren Gehäuseresonanzen aufgrund verzögerter Vibrationen der sechs Gehäuseseiten. Zudem verhindert der „Twisted Flare Port“ die Entstehung von Luftwirbeln an der Öffnung und den damit verbundenen Störgeräuschen, die für das Bassreflex-Design typisch sind. Es wird nicht nur die Tiefton-Auflösung verbessert sondern auch der Signal-Rauschabstand erhöht.

Sorgfältig laminiertes Schichtholzgehäuse aus japanischer weißer Birke von der Insel Hokkaido

Bei der Auswahl des Materials für das Gehäuse des NS-5000 haben wir umfassende Studien über die mechanische Stärke und die akustischen Eigenschaften verschiedener Materialien durchgeführt. Wir haben auch die Qualität heimischer Hölzer untersucht, bei denen jede Verwachsung und jedes Astloch aufwendig entfernt wurden – vor allem im Hinblick auf die nötige Langlebigkeit bei dauerhaftem Gebrauch. Schließlich haben wir uns auf laminiertes Schichtholz aus weißer Birke von der Insel Hokkaido festgelegt. Dieses Birkenholz wird mit Techniken der ökologischen Forstwirtschaft angebaut. Es wird besonders umweltfreundlich aus Durchforstung gewonnen. Für optimale Gehäusesteifheit ist die vordere Schallwand 29,5 mm dick, die anderen Seiten des Gehäuses 20 mm (exklusive der Dicke von Lack und Farbe).

Neuentwickelter Acoustic Absorber ersetzt schallabsorbierendes Material für lebendige Musik mit voller Präsenz

Das quaderförmige Gehäuse vereint stehende Wellen mit einer bestimmten Frequenz, die dann durch den neuentwickelten Acoustic Absorber (Patent angemeldet) ausgelöscht wird. Diese Technologie ersetzt die früher verwendeten großen Mengen schallabsorbierenden Materials im Inneren des Gehäuses. So können stehende Wellen extrem effizient und besonders präzise eliminiert werden. Dadurch ist eine lebendige, präsente Musikwiedergabe garantiert, die früher durch die Schallabsorption beeinträchtigt wurde.

Glänzend schwarzer Pianolack verbessert den Signal-Rauschabstand und bietet ein luxuriöses optisches Erlebnis

Alle sechs Außenwände des Gehäuses sind mit schwarzem Pianolack lackiert. Dabei kommen die gleiche Grundierung, Farbe und Politur zum Einsatz wie bei den renommierten Yamaha Konzertflügeln. Die einheitliche, harte Oberfläche trägt zur Steifheit des Gehäuses bei und unterdrückt zusätzlich feinste Vibrationen. So unterstützt sie den hellen Klang und verbessert den Signal-Rauschabstand deutlich.

Frequenzweiche

Alle Treiber des NS-5000 sind in positiver Phase in Einzelverdrahtung verbunden, um ein natürliches, angenehmes Hörerlebnis zu liefern. Die Komponenten der Frequenzweiche sind auf einer doppelseitigen Leiterplatte mit extra dicken 140μ Leiterbahnen aus Kupfer angebracht. Der kürzere Signalweg auf der Leiterplatte minimiert Übertragungsverluste. Um den Signalverlust so gering wie möglich zu halten, haben wir zudem nur handverlese Komponenten mit höchster Qualität verwendet: Beispielsweise den induktionsfreien MCap SUPREME EVO Audio-Kondensator, der von Mundorf in Deutschland hergestellt wird und als bester Kondensator für Audioanwendungen bekannt ist, Mundorfs MResist SUPREME Dämpfungsglied und einer Woofer Spule, die fast 1,6kg wiegt.
