NUAGE

Seit der Veröffentlichung des PM1000 Mischpults im Jahr 1975 ist Yamaha eines der führenden Unternehmen der Pro-Audio-Industrie. Produkte wie die NS10-M Studiomonitore, das 02R Digitalmischpult und der SPX90 Effektprozessor haben sich in renommierten Studios rund um die Welt etabliert und sind inzwischen als Klassiker bekannt.

DAWs (Digital Audio Workstations) haben sich zwischen Mitte der 90er und der Jahrhundertwende als primäre Arbeitsumgebung für die Audio-Produktion durchgesetzt. Im Januar 2005 wurde Steinberg Media Technologies (kurz Steinberg), ein Unternehmen, das in diesem Bereich zahlreiche technische Fortschritte und Lösungsansätze hervorgebracht hat, zu einer Tochterfirma von Yamaha. Dieser wegweisende Firmenzusammenschluss erlaubte fortan eine konzertierte Entwicklung von integrierten Produkten und Systemen. Nach der Gründung im Jahre 1984 wurde Steinberg rasch zu einem Vorreiter bei wichtigen Audio-Standards wie unter anderem ASIO (Audio Stream In and Out) und VST (Virtual Studio Technology). Diese zukunftsweisenden Technologien kamen bei verschiedenen revolutionären Produkten zum Einsatz, darunter auch Cubase und Nuendo DAW, die momentan die erste Wahl für mehr als 1,5 Millionen Anwender weltweit sind. Weitere Informationen zu Steinberg finden Sie hier.

Durch die gemeinsame Entwicklungsarbeit von Yamaha und Steinberg sind eine Vielzahl an Audio-Interfaces und Controllern entstanden, die das Potential der leistungsfähigen Steinberg DAW-Software voll ausschöpfen. Die Synergie zwischen diesen beiden führenden Unternehmen in der Audio-Branche wird auch weiterhin wegweisende Lösungen für zukünftige Anwendungen in diesem Feld hervorbringen.

Die hochkarätigen I/O-Module sind 24-Bit-/192-kHz-tauglich und leisten wichtige Beiträge dazu, dass die außergewöhnliche klangliche Detailtreue und räumliche Abbildung der Nuendo-DAW im gesamten Signalpfad voll ausgeschöpft wird. Die Module verfügen darüber hinaus über eine moderne Jitter-Reduktions-Technologie namens JetPLL™, die Jitterstörungen für eine herausragende Auflösung bei AD/DA-Wandlungen und Digitalverbindungen auf ein Minimum reduziert. Dies führt zu einem einfach großartigen Sound, egal, wie komplex die Mischung ist, oder wie viel Rechenleistung gerade benötigt wird.

Mit dem Update ist es möglich die Mikrofonvorverstärker der R Serie vom Nuage Fader und Master Modul aus zu steuern. Dies erweitert nicht nur die Anzahl der voll unterstützen I/O Geräte, sondern verbessert auch die Integration von Nuage mit der CL/QL Serie. Die R-Serie I/O Geräte verfügen über Gain-Kompensation, die einen gleichbleibenden Ausgangs-Pegel auf der digitalen Ebene garantiert, selbst wenn der analoge Pegel von einer CL/QL Konsole oder Nuage aus verändert wird (Die Eingangspegel für Nuendo/Nuage werden bei eingeschalteter Gain-Kompensation von Nuendo aus geregelt).

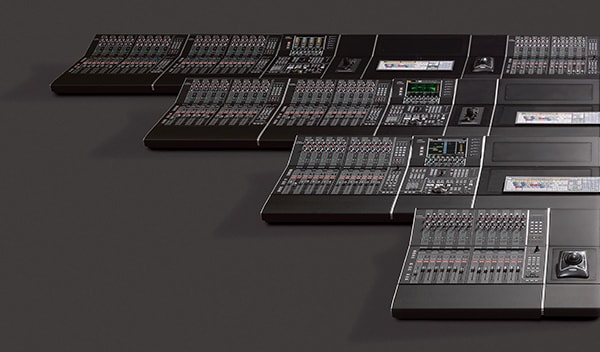

Dank der modularen Architektur können Sie die Komponenten so kombinieren, dass Ihre Anwendung ideal unterstützt wird. Die Audionetzwerk-Fähigkeit sorgt dafür, dass Sie Ihr System problemlos an die Installationsvorgaben anpassen und in die vorhandene Einrichtung integrieren können, wobei die die erstklassige Audioqualität im gesamten Signalpfad erhalten bleibt. Darüber hinaus ist Nuage höchst flexibel und bestens skalierbar.

Der Touchscreen des Nuage Master Moduls ermöglicht nun Zugriff auf noch mehr Funktionen. Anwender haben nun Zugang zu Nuendos Quick Controls und allen Parametern von VST-Instrumenten.

Seit seiner Markteinführung im Jahr 2000 hat sich Nuendo als höchst populäres Audioprogramm hervorgetan und die Produktivität zahlreicher Medienunternehmen aus Film, Fernsehen und Werbung auf die Spitze getrieben. Bei Nuendo 6, dem Herz des Nuage-Systems, handelt es sich um ein bedeutsames Update, das über eine ansehnliche Anzahl raffinierter Funktionen verfügt, die bislang in keiner anderen Postproduktions-Software berücksichtigt wurden. Hierzu zählen unter anderem eine EBU-konforme Lautheits-Messung, weltweit wegweisendes Surround-Panning und Upmixing sowie eine kompromisslose ADR-Taker-Funktion bei der Sprachsynchronisation.

Die Nuendo SyncStation ist ein Sychronizer der Sample-genaue Timecode Synchronisation zwischen Bild und Ton bietet. Alle Nuage Interfaces bieten eine direkte BNC Verbindung zur SyncStation mit Unterstützung für das Sample-genaue VST-SystemLink Format. - Sample-genaue Timecode Synchronisation mit Nuendo - MTP Synchronisation mit vielen anderen DAWs (wenn die DAW diese Funktion unterstützt) - Unterstützung von Mac OS und Windows

Nuage provides full support for the VST MultiPanner 3D surround plug-in included with Steinberg’s Nuendo. The VST MultiPanner interface is faithfully reproduced on the Nuage Master touch screen, providing an ideal environment for Dolby Atmos surround production and bringing Nuage up to speed with today’s fastest-growing immersive surround format. VST MultiPanner makes it possible to work on a 9.1 channel bed mix and an object mix with up to 118 audio objects via a single display. As a project progresses the operator can switch between bed and object modes without having to redo the panning. Top View and Rear View displays make it easy to visualize the positions of audio images within the sound stage in three dimensions. A comprehensive selection of panning trajectory presets is also provided for smooth, efficient sound design. Experience the cutting edge of 3D audio.

Nuage supports remote control of Yamaha’s MMP1 Studio Monitor Management System so that source selection, levels, downmix and dimmer switching, talkback, and other functions can be controlled directly from physical controls on a Nuage Master or Nuage Fader unit. And because these functions can be accessed even when there is no computer or DAW online, monitor section operation is as direct and immediate as on a mixing console.

Das Nuage-Entwicklerteam ist davon überzeugt, dass ein großartiges Mischpult mehr bieten muss als Features und Funktionalität. Es muss auch eine edle Optik besitzen, um als Herzstück des Studios einen Eindruck von Klasse zu vermitteln. Die Atmosphäre im Studio ist immer von großer Bedeutung, ob ein Kunde im Raum ist oder der Anwender viele Stunden lang alleine dort arbeitet. Das elegante und zurückhaltende Design des Nuage-Systems drückt seine fortschrittlichen Eigenschaften aus und ist zugleich auch das optische Zentrum. Zahlreiche Auszeichnungen für Produktdesign aus aller Welt belegen den Erfolg dieses visuellen Konzepts.

Die "Workspace"-Erweiterungsmodule stimmen bezüglich ihrer Maße und ihres Designs mit dem Master-Modul bzw. mit den Fader-Modulen überein. Daher lassen sich Tastaturen, Surround-Panner, 19''-Rackmodule und andere Zusatzgerätschaften perfekt platzieren, ohne dass der Arbeitsfluss, die Ergonomie und das hochelegante Erscheinungsbild leiden. Zwei "Workspace"-Erweiterungen sind erhältlich: ein großes Modell, das dieselbe Größe wie ein Nuage-Fader-Modul hat, und ein kleines Modell, das einem Nuage-Mastermodul beiseite gestellt werden kann, um etwa Gesamtbreite eines dann genau darüber passenden 24''-Monitors zu erreichen.

[AUTOMATION] : Bietet Zugriff auf Automations-Funktionen.

[CHANNEL STRIP] : Jeder Kanalzug ist mit einem berührungsempfindlichen 100mm Motor-Fader, zwei Multifunktions-Reglern und einer Anzeige für Kanalname/-symbol/-farbe ausgestattet.

[CHANNEL VIEW CONTROL] : Wählt die Kanal-Kategorie, die von den Panel-Fadern gesteuert wird.

[CONTROL ROOM] : Erlaubt die Bedienung des Nuendo/Cubase Control Room Features für die Steuerung von Monitoring und Kommunikation.

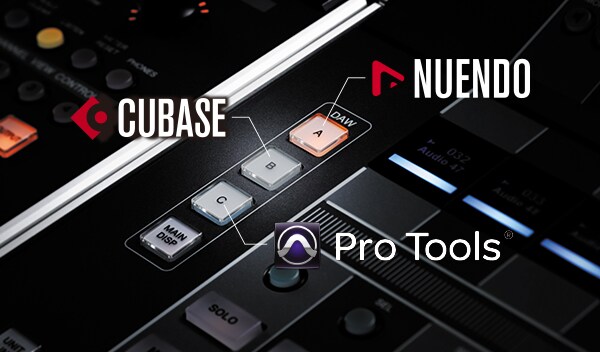

[DAW SELECT] : Schaltet zwischen bis zu drei angeschlossenen DAWs um.

[FLIP] : Ermöglicht es, Parameter, die den Drehreglern zugewiesen sind, über die Fader zu bedienen.

[PAGE CONTROL] : Steuert die Bewegung des Cursors und den Wechsel der Bildschirme.

[SECTION CONTROL] : Wählt die Parameter aus, die mit den Multifunktions-Reglern gesteuert werden.

[UNIT LINK] : Verbindet oder trennt die Bedienung von bis zu drei Einheiten.

[USER ASSIGNABLE] : Ermöglicht die völlig freie Belegung von Shortcuts.

[WORKSPACE] : Ruft voreingestellte DAW-Fenster-Layouts auf.

[AUTOMATION] : Bietet Zugriff auf Automations-Funktionen.

[COMMUNICATION] : Zuweisen und Steuern der Talkback-Funktion des Control Room.

[CONTROL ROOM] : Führt zum Control Room-Feature von Nuendo/Cubase und erlaubt das Umschalten zwischen Monitor-Lautsprechern, Downmixes und anderen.

[CUES] : Schaltet die Control Room-Cues 1-4 ein oder aus.

[DAW SELECT] : Schaltet zwischen bis zu drei angeschlossenen DAWs um.

[EDIT] : Ermöglicht die Wahl von Objekten/Regionen, Copy/Paste-Bearbeitung und mehr.

[GENERAL CONTROL] : Speichern der Projekt-Dateien, Cursor-Bewegung und andere Aktionen.

[JOG WHEEL] : Sechs Betriebsarten und sieben Funktionen steuern eine Vielzahl von Parametern.

[MONITOR SOURCE] : Schaltet die Quellen des Control Room um (8 x EXTERNAL INPUT, 8 x MIX, 4 x CUE).

[MULTI FUNCTION DISPLAY] : Der Touchscreen und der Drehregler bieten Zugriff auf alle wichtigen Parameter und Aktionen.

[NUMERIC PAD] : Wechselt zwischen sechs Modi, erlaubt die numerische Eingabe von Cursor- und Marker-Position und mehr.

[TRANSPORT] : Transport-Steuerung, Punch-in/-out und wiederherstellen des Projektfensters.

[USER ASSIGNABLE] : Weist den 12 frei belegbaren Knöpfen Shortcuts zu.

Echte akustische Kreativität kann nur aus der originalgetreuen, unverfälschten Wiedergabe der Quelle entstehen. Klänge, die im Studio entstehen, müssen zunächst präzise eingefangen werden – erst dann kann das künstlerische Schaffen beginnen. Diese grundlegende Design-Philosophie von Yamaha ist auch im Nuage Audio-Interface fest verankert. Die JetPLL™ Technologie minimiert effizient Jitter, die präzisen Wandler mit 32-bit-Verarbeitung sowie die anderen sorgfältig ausgewählten Komponenten werden ausführlichen Hörtests unterzogen. Für das Feintuning sind Experten mit überragendem Gehör zuständig. Mit größtem Aufwand wurde sichergestellt, dass Nuage I/O unvergleichliche Qualität für jede Art von Produktion bietet.

Die Nuendo DAW im Herzen des Nuage-Sytems ist bekannt als ein fortschrittliches Werkzeug zum Abmischen in Surround. Um diese Eigenschaft voll auszunutzen, unterstützt Nuage I/O Monitoring mit 7.1-Kanal-Surround. Die vom integrierten DSP gesteuerten Funktionen Bass-Management, Delay und Pegelanpassung erlauben es, in jedem Studio eine optimierte Umgebung für Surround-Monitoring einzurichten.

Nuage I/O-Einheiten sind mit drei I/O-Konfigurationen verfügbar: 16 analog, 16 AES/EBU digital oder 8 analog + 8 digital. Diese können kombiniert werden, um die richtige Zusammenstellung von I/O-Kanälen für die jeweilige Anwendung zu erreichen. Da bis zu acht Nuage I/O-Einheiten kaskadiert werden können, stehen für große Systeme bis zu 128 Kanäle zur Verfügung.

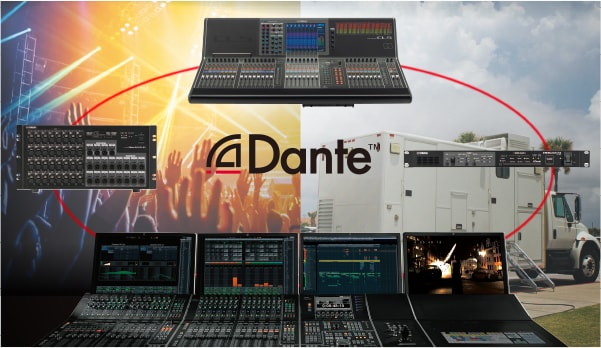

In den letzten Jahren hat sich ein Audio-Netzwerk durchgesetzt, das von mehr als 200 Lizenznehmern weltweit eingesetzt wird: Dante, entwickelt von Audinate. Der Einsatz von Dante Audionetzwerk-Technologie im Nuage I/O erlaubt die Übertragung von Audiosignalen über handelsübliche Ethernet-Kabel mit höchster Qualität und niedriger Latenz. Gleichzeitig sind diese Systeme schnell und einfach einzurichten. Ein zweiter Port ermöglicht redundante Audionetzwerk-Verbindungen, damit das Netzwerk auch bei Problemen stabil weiterläuft.

Dante bietet Vorteile, die über die Multikanal-Audioübertragung mit niedriger Latenz hinausgehen. Kompatibilität mit einer großen Auswahl von Dante-Geräten sorgt dafür, dass für jedes System eine Vielzahl an Möglichkeiten zur Konfiguration und Erweiterung zur Verfügung stehen. So können in den mit Dante ausgestatteten Audio-Interfaces der R-Serie (Rio3224-D/Rio1608-D/Ri8-D/Ro8-D) die Mikrofonverstärker über die Nuage Master- oder Fader-Einheiten ferngesteuert werden. Es ist darüber hinaus auch möglich, Audio mit Pulten der CL- oder QL-Serie zu teilen, wenn diese an dasselbe Dante-Netzwerk angeschlossen sind. Die „Gain Compensation“-Funktion der R-Serie stellt sicher, dass die Eingangspegel anderer Geräte nicht beeinflusst werden, wenn per Fernsteuerung der Gain verändert wird. Der RMio64-D Dante/MADI-Wandler sorgt für noch mehr Vernetzbarkeit, indem er eine nahtlose Verbindung zu MADI-basierten System erlaubt.

Als ein Kernstück von Nuage-Systemen ist Dante Accelerator eine innovative PCI Express Audio-Interface-Karte für Windows oder Mac, die Mehrkanal-Audioübertragungen mit niedriger Latenz und hoher Zuverlässigkeit möglich macht. Beim Übertragen von Audiosignalen zwischen einer Nuage I/O und einer computerbasierten DAW kann sie bis zu 128 Ein- und Ausgangskanäle bei 96 kHz mit präziser Synchronisation verarbeiten. Ein zweiter Port ermöglicht redundante Verbindungen, um jederzeit maximale Zuverlässigkeit zu garantieren.

*The latest Mac Pro models (late 2013) do not have built-in PCIe slots, but are compatible with Thunderbolt expansion chassis from Magma and Sonnet Technologies that provide PCIe expansion supporting the Dante Accelerator card.
