R Series (SLOT) I/O Rack

Systembeispiele

Unendliches Potenzial

Mit der Unterstützung von Yamahas umfangreichem Sortiment an Mini-YGDAI-Karten und sieben voreingestellten Routing-Patterns sowie einem benutzerprogrammierbaren Routing-Pattern kann das RSio64-D als Schlüsselkomponente in einer nahezu unbegrenzten Vielfalt von Anwendungen eingesetzt werden.

Beispiel 1: Anschluss an Verstärkerracks und RF-Empfänger

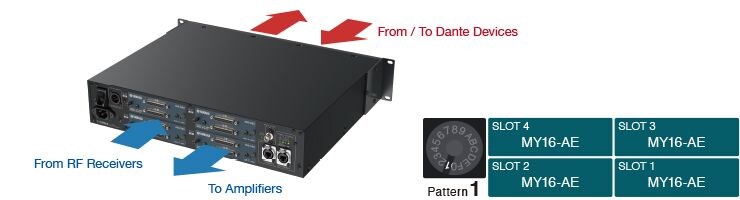

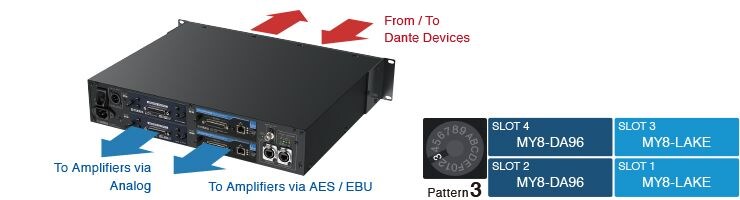

Wenn vier MY16-AE AES/EBU-Karten installiert sind, kann der AES/EBU-Ausgang von HF-Empfängern in das Dante-Format umgewandelt und an eine Konsole der CL- oder QL-Serie weitergeleitet werden, während das Dante-Signal für den Anschluss an Leistungsverstärker mit digitalem Eingang in AES/EBU umgewandelt wird. Für jeden der RSio64-D-Steckplätze sind Abtastratenwandler vorgesehen, so dass Geräte, die mit unterschiedlichen Wordclocks arbeiten, angeschlossen werden können, ohne dass es zu Signalunterbrechungen oder erhöhtem Rauschen kommt.

Beispiel 1: Anschluss an Verstärkerracks und RF-Empfänger

Beispiel 2: Lake Prozessing 1

In diesem Beispiel sind MY8-LAKE-Prozessorkarten in den Steckplätzen 1 und 3 installiert, während MY8-DA96-Karten in den Steckplätzen 2 und 4 installiert sind. Mit diesem Setup kann der Dante-Eingang von einer Konsole der CL- oder QL-Serie in die MY8-LAKE-Karten eingespeist und dann gleichzeitig über Dante, die AES/EBU-Ausgänge der MY8-LAKE-Karte und die analogen Ausgänge der MY8-DA96-Karte nach der Verarbeitung ausgegeben werden.

* Die Abtastratenwandler RSio64-D können nicht mit den MY8-LAKE AES/EBU-Eingängen verwendet werden. Wenn die MY8-LAKE AES/EBU-Eingänge verwendet werden sollen, muss eine Wordclock-Synchronisation vorgesehen werden.

Beispiel 2: Lake Prozessing 1

Beispiel 3: Seeverarbeitung 2

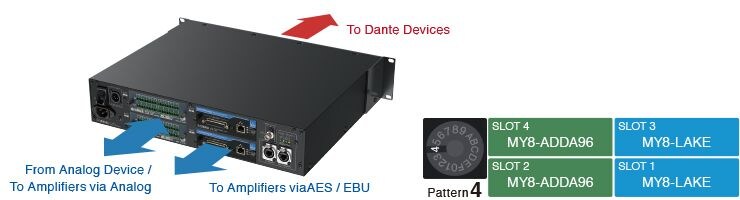

Der RSio64-D kann als eigenständiger Lake-Prozessor mit analogen und digitalen E/A verwendet werden, wenn MY8-LAKE-Karten in den Steckplätzen 1 und 3 und MY8-ADDA96-Karten in den Steckplätzen 2 und 4 installiert werden. Bei dieser Konfiguration können die analogen Eingangssignale auch an ein Dante-Netzwerk angeschlossen werden.

* Die Abtastratenwandler RSio64-D können nicht mit den MY8-LAKE AES/EBU-Eingängen verwendet werden. Wenn die MY8-LAKE AES/EBU-Eingänge verwendet werden sollen, muss eine Wordclock-Synchronisation vorgesehen werden.

Beispiel 3: Seeverarbeitung 2

Beispiel 4: EtherSound Bridge und AVIOM

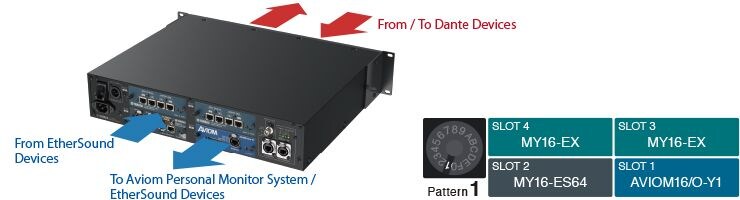

Eine in Steckplatz 1 installierte AVIOM16/O-Y1 AVIOM-Karte ermöglicht den Anschluss an ein persönliches Monitorsystem. Wenn eine MY16-ES64 EtherSound-Karte in Steckplatz 2 installiert ist, während MY16-EX E/A-Erweiterungskarten in den Steckplätzen 3 und 4 installiert sind, ist es möglich, gleichzeitig zwischen Dante und EtherSound zu konvertieren. Die für jeden RSio64-D-Steckplatz vorgesehenen Abtastratenwandler ermöglichen die Verbindung von Dante- und EtherSound-Signalen, die auf unterschiedlichen Wordclocks basieren, ohne dass es zu Signalunterbrechungen oder erhöhtem Rauschen kommt.

Beispiel 4: EtherSound Bridge und AVIOM

Beispiel 5: Video-E/A

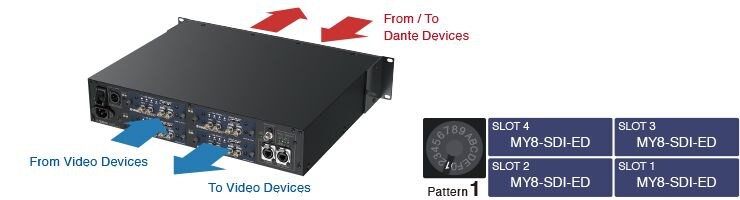

Vier MY8-SDI-ED Embed/De-Embed-Karten können in den RSio64-D-Steckplätzen installiert werden, um eine bidirektionale Umwandlung zwischen Dante- und HD-SDI/SD-SDI-Signalen zu ermöglichen. Die für jeden RSio64-D-Steckplatz vorgesehenen Abtastratenwandler ermöglichen den Anschluss von Geräten, die mit unterschiedlichen Wordclocks arbeiten, ohne dass es zu Signalunterbrechungen oder erhöhtem Rauschen kommt.

Beispiel 5: Video-E/A
