DM7-Serie
Mehr als das Übliche tun
Mehr als 30 Jahre nach der Veröffentlichung von Yamahas erstem Digitalmischpult, dem DMP7, hat sich die Landschaft der professionellen Audiotechnik stetig weiterentwickelt und Innovationen hervorgebracht, die den Mix- und Aufnahmestil maßgeblich beeinflusst haben.
Die Mischpulte der DM7-Serie stellen einen bedeutenden Schritt nach vorne in dieser Evolution von Form, Funktionalität und Flexibilität dar. Mit ihrer intuitiven Benutzeroberfläche, ihrem kompakten Design und ihrer umfassenden Palette an leistungsstarken Funktionen übertreffen sie andere Mischpulte ihrer Klasse in einer beeindruckenden Bandbreite von Audioumgebungen. Von Broadcasting, Streaming und Musikproduktion bis hin zu Live-Hybrid-Events und Konzertauftritten - die fortschrittlichen Funktionen der DM7-Serie setzen neue Maßstäbe in Sachen Bedienbarkeit und Workflow und bleiben gleichzeitig Yamahas klanglicher Tradition des "natürlichen Sounds" treu. Mit dem DM7 sind Sie dem Wandel der Zeit immer einen Schritt voraus - mit einem Benutzererlebnis, das alles andere in seiner Klasse in den Schatten stellt, und einer klanglichen Leistung, die die Erwartungen von Publikum und Technikern gleichermaßen übertrifft.
Funktionen
Die DM7-Serie ist ein innovatives digitales Mischpult, das nicht nur unvergleichliche Klangqualität, einfache Bedienung und hohe Zuverlässigkeit garantiert, um Tontechniker, Künstler und Publikum miteinander zu verbinden, sondern auch hochgradig skalierbar und flexibel genug ist, um je nach Anwendung angepasst zu werden. Ein DM7-Setup kann je nach den Präferenzen des Toningenieurs eine Vielzahl von Konfigurationen annehmen und eine breite Palette von Klangumgebungen unterstützen.
Anwendungem
Dank ihres kompakten und dennoch flexiblen Designs können die Mischpulte der DM7-Serie in einer Vielzahl von Audioanwendungen eingesetzt werden. Mit ihrer umfassenden Funktionalität, den Erweiterungsmöglichkeiten und der herausragenden Benutzerfreundlichkeit zeichnen sich die DM7-Mischpulte durch eine beeindruckende Bandbreite an Einsatzmöglichkeiten aus.
Live Sound
Zentrum für darstellende Künste & Theater
Haus der Anbetung
Stadion Arena
Unternehmensveranstaltung
Streaming-
Broadcast
Produktion
Produktinformation
DM7 Digitalmischpult
Das DM7 ist ein mit Dante ausgestattetes, vielseitiges digitales Mischpult mit unvergleichlicher Klangqualität, einfacher Bedienung und hoher Zuverlässigkeit, die es perfekt für eine Vielzahl von Anwendungen macht. Das DM7 ist mit 24 + 4 Fadern und einem 2 x 12" + 1 x 7" Multitouch-Bildschirm ausgestattet.
- Eingangs-Mischkanäle: 120 mono
- Busse: 48 Mix + 12 Matrix + 2 Stereo
- Anzeige: 12.1" Multi-Touch-Bildschirm x 2, 7" Multi-Touch-Bildschirm x 1
- Fader: 28 (12 + 12 + 4)
- Analoge E/A: 32 Eingänge / 16 Ausgänge
- Dante: 144 Eingänge / 144 Ausgänge
- AES/EBU: 2 In /4 Out (mit SRC)
- Steckplatz: PY-Steckplatz x 1

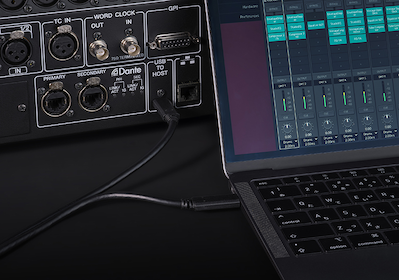

- USB-Audio-Schnittstelle: 18 Eingänge / 18 Ausgänge
- Stromversorgung: Redundante Stromversorgung eingebaut
- Leistungsaufnahme: 240 W
- Abmessungen (B x H x T): 793 mm x 324 mm x 564 mm (31.3“ x 12.8“ x 22.2“)
- Nettogewicht: 23,5 kg (51.8 lb)
DM7 Compact Digitalmischpult
Das DM7 Compact ist ein mit Dante ausgestattetes, vielseitiges digitales Mischpult mit unvergleichlicher Klangqualität, einfacher Bedienung und hoher Zuverlässigkeit, die es für eine Vielzahl von Anwendungen perfekt machen. Das DM7 Compact ist mit 12 + 4 Fadern und einem 1 x 12" + 1 x 7" Multitouch-Bildschirm konfiguriert und kann mit einem optionalen RK1-Rack-Montage-Kit in ein Rack eingebaut werden.
- Eingangs-Mischkanäle: 72 Mono
- Busse: 48 Mix + 12 Matrix + 2 Stereo
- Anzeige: 12.1"-Multitouch-Bildschirm x 1, 7"-Multitouch-Bildschirm x 1
- Fader: 16 (12 + 4)
- Analoge E/A: 16 Eingänge / 16 Ausgänge
- Dante: 144 Eingänge / 144 Ausgänge
- AES/EBU: 1 Ausgang
- Steckplatz: PY-Steckplatz x 1
- USB-Audio-Schnittstelle: 18 Eingänge / 18 Ausgänge
- Stromversorgung: Redundante Stromversorgung eingebaut
- Leistungsaufnahme: 240 W
- Abmessungen (B x H x T): 468 mm x 324 mm x 564 mm (18.5“ x 12.8“ x 22.2“)
- Nettogewicht: 16,5 kg (36.4 lb)
DM7-Steuerung Erweiterungs Controller
Der DM7 Control ist ein Erweiterungscontroller mit einer Vielzahl von physischen Steuergeräten, die zur bequemen Steuerung von Funktionen für eine Reihe von Anwendungen verwendet werden können, wie z. B. benutzerdefinierte Tasten, Szenenspeichertasten, Monitorsteuertasten und -knöpfe sowie ein Panner-Joystick. Das Broadcast / Theatre Package ist im Lieferumfang des DM7 Control Controllers enthalten. * Seitliche Abdeckungen nicht enthalten
- Fader: 2
- Benutzerdefinierte Tasten: 16
- Benutzerdefinierte Drehregler: 4
- Tasten für den Szenenspeicher: Aktualisieren, Vorschau, Speichern, Abrufen, Inc und Dec
- Monitorsteuerung für Monitor A/B
- Panner: 1
- Jog-Rad: 1
- Zwei Netzteile (AC INPUT und EXT DC INPUT) - optionaler AC-Adapter PA-700 für Redundanz erhältlich
- Leistungsaufnahme: 20 W
- Abmessungen (B x H x T): 191 mm x 323 mm x 562 mm (7.6“ x 12.8“ x 22.2“)
- Nettogewicht: 7 kg (15.5 lb)
Software-Paket
Broadcast-Paket (DEK-DM7-BR)
Das Broadcast Package (DEK-DM7-BR) ist ein Softwarepaket, das die DM7-Serie um Broadcast-Funktionen erweitert.
- Funktionen: Mix Minus, Fader Cue Release, Back Stop PFL, Audio Follow Video, Source Selection Mix Mode, Speaker Selection, Loudness Meter, Peak Program Meters (PPM), 5.1 Surround (V1.6 oder höher)
Theater-Paket (DEK-DM7-TH)
Das Theaterpaket (DEK-DM7-TH) ist ein Softwarepaket, das die DM7-Serie um Theaterfunktionen erweitert.
- Funktionen: 4 Bank EQ/DYN, Actor Library, DCA Preset, DCA Scene Grid, MIDI Output Event on Scene, AFC Image Control (V1.6 oder höher)
PY-Karte
PY64-D Audio-Schnittstellenkarte
Die Audio-Interface-Karte PY64-MD bietet MADI-Konnektivität und kann bis zu 64 Eingangs- und 64 Ausgangskanäle mit 96 kHz / 24-Bit-Digitalaudio verarbeiten. Die integrierten Abtastratenwandler ermöglichen die Verbindung zwischen Geräten, die mit unterschiedlichen Abtastraten arbeiten.
- Anzahl von Kanälen: 64 Eingänge / 64 Ausgänge
- Dante: Primäre / sekundäre Anschlüsse mit SRC
- Abmessungen (B x H x T): 100 mm x 40 mm x 135 mm (4.0“ x 1.6“ x 5.3“)
- Nettogewicht: 0,3 kg (0.7 lb)
PY64-MD Audio-Schnittstellenkarte
Die Audio-Interface-Karte PY64-MD bietet MADI-Konnektivität und kann bis zu 64 Eingangs- und 64 Ausgangskanäle mit 96 kHz / 24-Bit-Digitalaudio verarbeiten. Die integrierten Abtastratenwandler ermöglichen die Verbindung zwischen Geräten, die mit unterschiedlichen Abtastraten arbeiten.
- Anzahl von Kanälen: 64 Eingänge / 64 Ausgänge
- MADI-Eingang: 2 BNC-Anschlüsse mit SRC (bis zu 64 Kanäle an jedem Anschluss)
- MADI-Ausgang: 2 BNC-Anschlüsse mit SRC (bis zu 64 Kanäle an jedem Anschluss)
- Abmessungen (B x H x T): 100 mm x 40 mm x 141 mm (4.0“ x 1.6“ x 5.6“)
- Nettogewicht: 0,2 kg (0.5 lb)
PY8-AE Audio-Schnittstellenkarte
Die Audioschnittstellenkarte PY8-AE bietet AES/EBU-Konnektivität und verarbeitet bis zu 8 Eingangs- und 8 Ausgangskanäle mit 96 kHz/24-Bit-Digitalaudio. Die integrierten Abtastratenwandler für die Eingangskanäle ermöglichen die Verbindung zwischen Geräten, die mit unterschiedlichen Abtastraten arbeiten.
- Anzahl von Kanälen: 8 Eingänge / 8 Ausgänge
- AES/EBU-Anschluss: D-Sub 25-Loch-Gehäuse (8 Eingänge / 8 Ausgänge)
- Abmessungen (B x H x T): 100 mm x 40 mm x 135 mm (4.0“ x 1.6“ x 5.4“)
- Nettogewicht: 0,2 kg (0.5 lb)
PY-MIDI-GPI Interface-Karte
Die Schnittstellenkarte PY-MIDI-GPI bietet MIDI- und GPI-Konnektivität und ist mit MIDI-DIN-Anschlüssen ausgestattet, die bis zu 5 Eingangs- und 5 Ausgangskanäle für GPI verarbeiten können. Die PY-MIDI-GPI-Karte erweitert den Umfang der zu steuernden Host-Geräteverbindungen.
- MIDI: IN/OUT (DIN 5-polig)
- GPI: D-Sub 15-Loch Gehäuse (5 in / 5 out)
- Abmessungen (B x H x T): 100 mm x 40 mm x 135 mm (4.0“ x 1.6“ x 5.4“)
- Nettogewicht: 0,1 kg (0.3 lb)
AC-Adapter für die externe Stromversorgung des DM7 Control
PA-700 Netzadapter
Netzgerät zur redundanten Stromversorgung von SWP1, SWP2, RSio64-D und DM7 Control.
- Eingangsspannung: AC100-240V
- Ausgangsspannung: DC24V
- XLR4-11C Typ Stecker
- Abmessungen: 139.0(B) x 31,3(H) x 58,2(T) mm *ohne Kabel
Die angezeigten Farben und Ausführungen können von den tatsächlichen Produkten abweichen.
