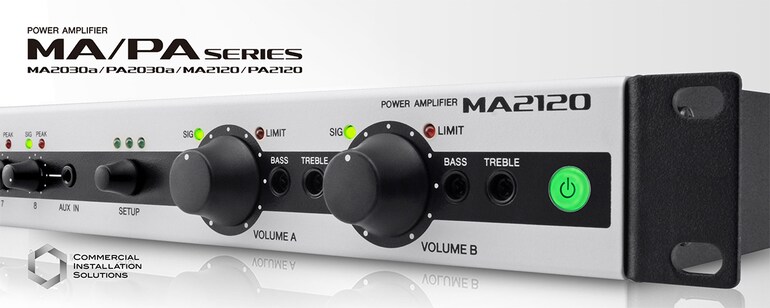

MA/PA-Serie

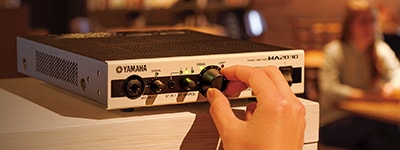

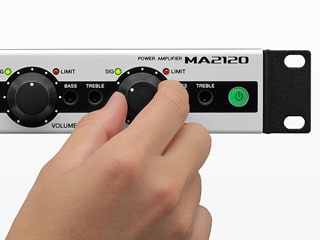

Der MA2030 Mischverstärker und der PA2030 Leistungsverstärker bieten Schnittstellen, die besonders im Hinblick auf bequeme Bedienung konzipiert wurden. Die Gestaltung der Bedienelemente rückt den besonders oft benutzten Lautstärkeregler in den Vordergrund, wohingegen andere Bedienelemente visuell unauffällig gestaltet wurden, um so die Bedienung im alltäglichen Gebrauch signifikant zu vereinfachen. Man braucht keine Computer oder komplexe Programmierungen für die Installation oder Bedienung der Hardware. Nach einem kurzen und einfachen Setup, das keinerlei Spezialwissen voraussetzt, ist das System sofort betriebsbereit und wird Ihnen für eine Vielzahl von Anwendungen ein herausragendes Klangerlebnis liefern.

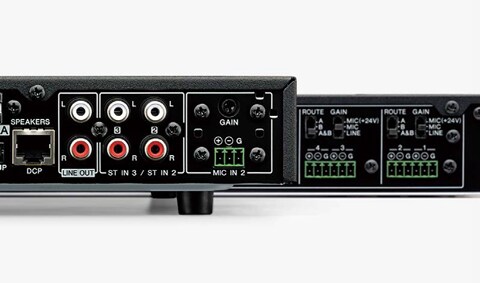

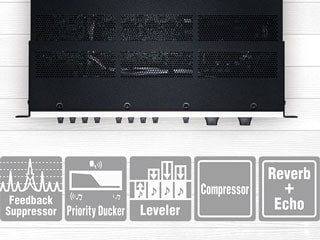

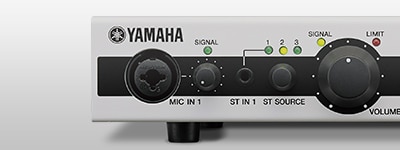

Der kompakte, aber leistungsstarke MA2030, der durch ein robustes Metallchassis geschützt wird, resultiert aus jahrelanger Erfahrung im professionellen Audiobereich. 3 Stereo- und 2 Mikrofoneingänge (XLR combo jack und Euroblock) bieten vielfältige Anschlussmöglichkeiten für kleinere Installationen. Eine weitere Funktion, die zu der hochklassigen Musik- und ausgezeichneten Mikrofonwiedergabe beiträgt, ist ein Feedback-Unterdrücker, der Feedback wirkungsvoll eliminiert, wenn ein Mikrofon Schall von den Lautsprechern auffängt. Außerdem gibt es noch die Auto-Ducking-Funktion, die die Lautstärke der Hintergrundbeschallung sanft an Mikrofonsignale anpasst und die automatische Lautstärkeanpassung, welche den gesamten Beschallungspegel konstant hält (unabhängig von Pegelunterschieden im Quellmaterial).

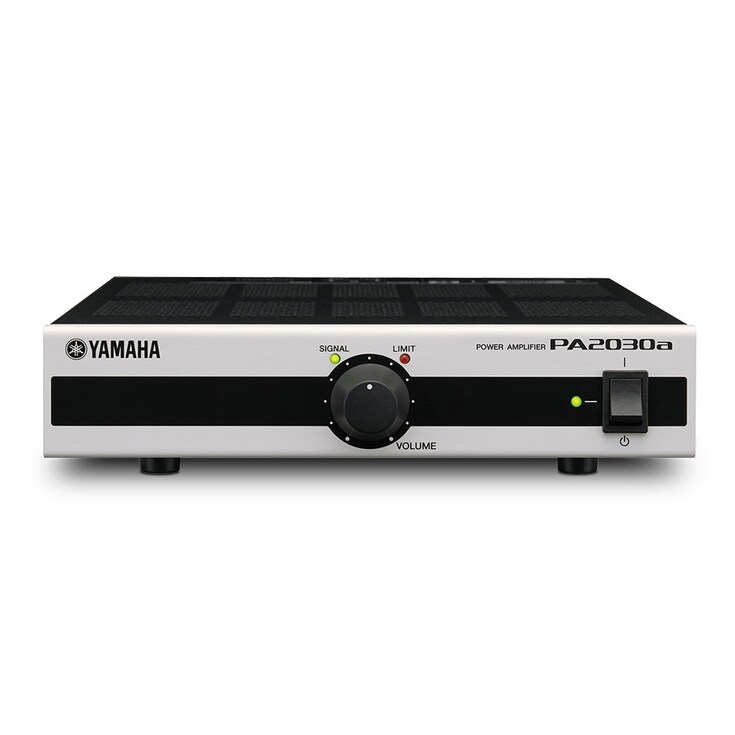

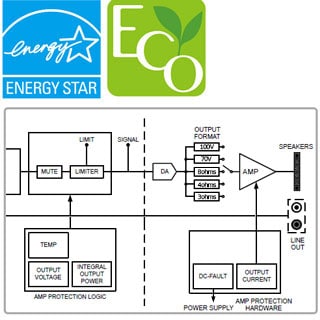

Ein hochgradig effizient arbeitender Class-D-Verstärker ist das Herzstück der PA- und MA-Verstärkerbaureihen, die mit hoher Ausgangsleistung bei gleichzeitig sehr geringem Stromverbrauch aufwarten. Außerdem greifen sie auf dieselben intelligenten Schutzschaltungen zurück, die sich ansonsten in den großen Verstärker-Flaggschiffen für den professionellen Bühneneinsatz finden. Diese überwachen und schützen nicht nur den Verstärker selbst, sondern auch die angeschlossenen Lautsprecherboxen. Aufgrund des effizienten Designs genügt ein lautloses Konzept zur lüfterlosen Passivkühlung, um einen hochgradig verlässlichen, stabilen und gleichzeitig leisen Betrieb zu gewährleisten.

Sowohl MA2120 als auch PA2120 sind ENERGY STAR* zertifiziert und entsprechen damit einem international anerkannten Energieeffizienz-Standard, mit dem ausschließlich energiesparende, umweltfreundliche Geräte ausgezeichnet werden. Beide Modelle verfügen über eine automatische Standby-Funktion, die dann greift, wenn 25 Minuten lang kein Audiosignal eingespeist wurde. Das Gerät versetzt sich dadurch selbständig in den in den Stromsparmodus. Sobald wieder ein Eingangssignal zu verzeichnen ist, schalten die Verstärker automatisch zurück in den regulären Betriebszustand. Sämtliche energiesparende Geräte der MA- sowie PA-Baureihen sind zudem zertifizierte Yamaha Eco Products.

* ENERGY STAR ist ein freiwilliges Auszeichnungsprogramm der US-amerikanischen Environmental Protection Agency (EPA), das Betriebe und Privatanwender beim Einsparen von Stromkosten und dem Klimaschutz unterstützt, indem es Geräte mit herausragender Energieeffizienz auszeichnet.

** Yamaha Eco Products ist Teil einer freiwilligen Initiative von Yamaha, die sich die Entwicklung besonders umweltfreundlicher Produkte zum Ziel gesetzt hat.

Sowohl der MA2030 als auch der PA2030 erlauben den Anschluss von hoch- oder niederohmigen Lautsprechersystemen, ohne dass zusätzliche Trafos oder sperrige Hardware benötigt werden. Der Anschluss einer hochohmigen 70 oder 100 Volt-Linie ergibt einen einzelnen Kanal mit bis zu 60 Watt Leistung, d.h. den idealen Leistungsbereich für viele kleinere Installationen. Und da der MA2030 und der PA2030 mit allen Yamaha Commercial Audio-Installationslautsprechern* benutzt werden können, haben Sie außerdem die Wahlmöglichkeiten und Flexibilität, die Sie brauchen, um sich ein Soundsystem zusammenzustellen, dass Ihren speziellen Bedürfnissen genau entspricht. *einschließlich der VXS, VXC, VS, S, NS-AW und NS-IC Serien. Die S, NS-AW und NS-IC Serien sind in einigen Regionen nicht erhältlich.

Zur Einrichtung größerer Systeme können MA2030 und PA2030 auch kombiniert werden, um weitere Lautsprecher zu betreiben, größere Räume zu beschallen oder Zonen mit eigener Lautstärkenregelung zu schaffen. Optional bieten wir den Rackmontagesatz RKH1 an, mit dem entweder die Halb-19’’ MA2030 oder PA20130 alleine oder beide in einer einzigen Höheneinheit nebeneinander montiert werden können. Als weitere Option gibt es noch das DCP1V4S Bedienfeld, dass mit dem MA2030 zur Lautstärkefernbedienung, Mikrofon An- und Abschaltung oder der Auslösung des eingebauten Gongs für die Ankündigung von Ansagen verbunden werden kann.

Der MA2030a verfügt über gesonderte Equalizer-Einstellungen zur Anpassung der Höhen und Bässe der Stereo-Signalquellen. Dadurch lassen sich die Klangkonturen dieser Frequenzbereiche für die Stereoeingänge jeweils über einen eigenen Drehregler anpassen. Der Equalizer verfügt zusätzlich über eine Enhancer-Funktion und bietet so eine weitere Aufwertungsoption für die Klangwiedergabe. Beim MA2120 besteht zudem die Möglichkeit, den Equalizer für jeden einzelnen Ausgangskanal einzustellen.

Darüber hinaus verfügen sämtliche Verstärker aus der MA- und PA-Baureihe über einen Lautsprecher-Equalizer, der in Kombination mit Yamaha-Boxen aus der VXS- und VXC-Serie für optimale EQ-Ergebnisse sorgt und ein Low-Pass-*** sowie ein High-Pass-Filter zur Verfügung stellt.

*Beim MA2120 steht der Equalizer für den Stereoeingang einschließlich Enhancer für die Eingänge 7 – 8 zur Verfügung, ebenso wie ein Equalizer für die Eingänge 1 – 6. Ein zusätzlicher Ausgangs-Equalizer ermöglicht gesonderte Anpassungen für jeden einzelnen Ausgangskanal.

**Ausgenommen MA2030a

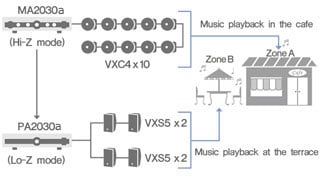

The MA/PA Series is capable of controlling input sources and volumes for two separate areas (source / volume zoning). For example, in an apparel store with the women’s section downstairs and the men’s section upstairs, or in a restaurant with dinner tables and a bar area, different background music and announcements can be delivered at different volumes to best complement the atmosphere of each environment.Because the MA2120 has two output channels, users can easily manage source/ volume zoning for two separate areas with a unit. (Please refer to System Example 4 and 5.) In addition to volume zoning, the rear-panel ROUTE switches enable input source selection for each area. Speaker output levels in both areas can also be matched via the DIP switch settings. For a larger space, PA2120 or PA2030a can be added to the system, expanding service areas with volume zoning. A MA2030a system combined with a PA2030a can cover two service areas with volume zoning. For example, as shown in the image, background music can be played inside a cafe at a low volume level while the same music plays at a moderate level for an outdoor terrace.

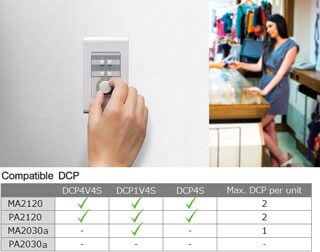

Optional nutzbare DCP-Bedieneinheiten* dienen zur Lautstärkeregelung, dem Ein- und Ausschalten von Mikrofonen und zum Auslösen eines eingebauten Signaltons zur Ankündigung einer folgenden Durchsage.

* Bis zu zwei Geräte aus den Modellserien DCP4V4S, DCP1V4S und DCP4S lassen sich gleichzeitig an einem MA2120 oder PA2120 verwenden. Am MA2030a kann ein DCP1V4S angeschlossen werden.

Dieses System eignet sich vor allem für den Einsatz in Unterrichtszimmern. Der MA2030a wird im 4Ω-Modus betrieben und über einen Kanal mit zwei in Reihe geschalteten VS6-Wandlautsprechern (jeweils 8Ω) sowie auf dem zweiten Kanal mit zwei in Reihe geschalteten VXC4-Deckenlautsprechern (jeweils 8Ω) verbunden.

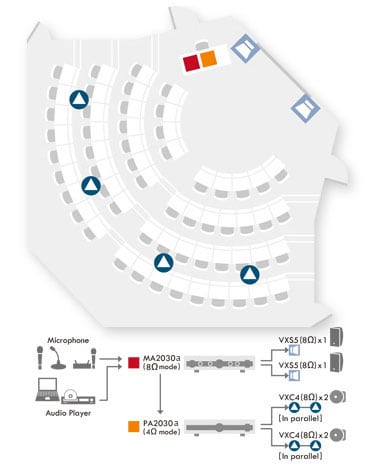

Dieses System eignet sich vor allem für den Einsatz in Hörsälen und Konferenzzimmern. Hier kommt eine Kombination aus MA2030a im 8Ω- sowie PA2030a im 4Ω-Modus zum Einsatz, die mit einem Paar VXS5-Wandlautsprechern (jeweils 8Ω) respektive vier VXC4-Deckenlautsprechern (jeweils 8Ω) verbunden wurden. An den MA2030a können mehrere Mikrofone angeschlossen werden, die Wiedergabelautstärke der Boxen lässt sich dabei bequem über den Drehregler an seiner Vorderseite steuern.

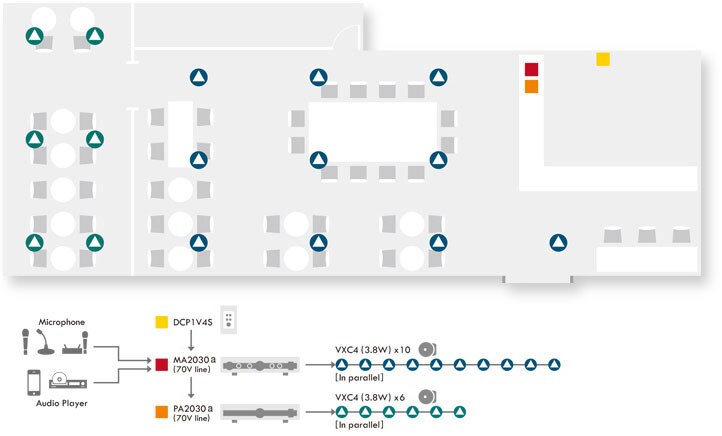

Das Schema zeigt einen Systemaufbau, wie er als ideale Lösung in einem Café, einer Bar oder einem Restaurant zum Einsatz kommen könnte. Sowohl MA2030a als auch PA2030a wurden auf 70-Volt-Betrieb eingestellt und sind mit insgesamt sechzehn VXC4-Deckenlautsprechern in zwei unterschiedlichen Beschallungszonen verbunden, deren Trafostufenschalter auf 3,8 W gestellt wurde. Die Lautstärke kann in beiden beschallten Zonen voneinander unabhängig über den jeweiligen Regler am MA2030a und PA2030a angepasst werden. Zusätzlich lässt sich die Gesamtlautstärke über die an einer Wand montierte DCP1V4S-Fernbedienung regeln. Da der MA2030a mehrere, simultane Signaleingangsquellen akzeptiert, können Sie sowohl Begleitmusik abspielen als auch bei Bedarf Ansagen machen oder auf spezielle Veranstaltungen hinweisen.

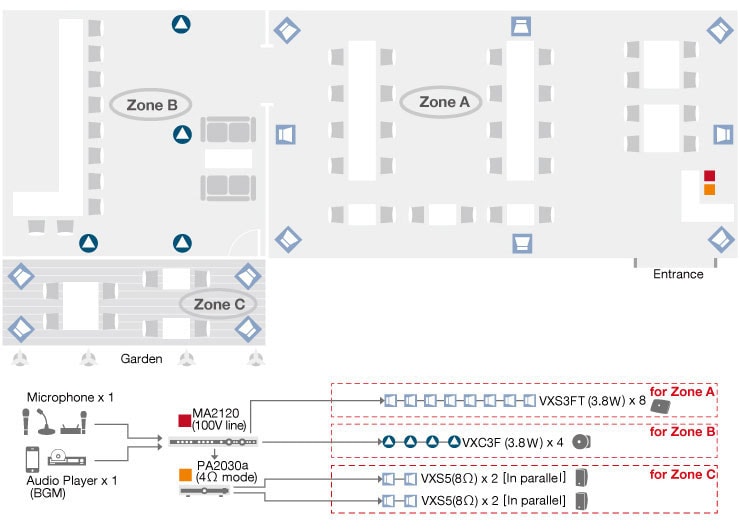

Im aufgeführten Schema finden Sie den idealen Systemaufbau zum Einsatz in einem Restaurant, das sowohl über eine Bar als auch eine gesonderte Terrasse verfügt. Der MA2120 wurde für den 100-Volt-Betrieb eingestellt und wird in Kombination mit acht VXSF3FT-Wandlautsprechern (am Trafo auf 3,8 W justiert) sowie vier VXC3F-Deckenlautsprechern genutzt. Der Mischverstärker ist in der Lage, mehrere Klangquellen bei unterschiedlicher Lautstärke in der jeweils beschallten Zone wiederzugeben. Der PA2030a wird im 4Ω-Modus betrieben und ist mit vier niederohmig betriebenen und in Reihe geschalteten VXS5-Wandlautsprechern verbunden, die dieselbe Begleitmusik mit insgesamt höherer Lautstärke wiedergeben.

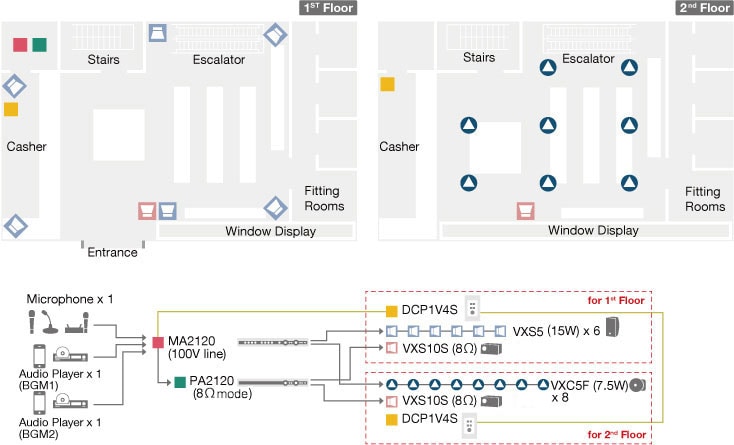

Dieses Beispielsystem zeigt ein auf zwei Etagen verteiltes Bekleidungsgeschäft, in dem unterschiedliche Musik bei voneinander abweichender Wiedergabelautstärke benötigt wird. Der MA2120 wurde für den 100-Volt-Betrieb eingestellt und mit sechs VXS5-Wandlautsprechern auf der ersten und acht VXCF5-Deckenlautsprechern auf der zweiten Etage verbunden. An einen zusätzlichen PA2120 wurde jeweils ein Subwoofer pro Etage angeschlossen, um der Musikwiedergabe im gesamten Geschäft mehr Bassvolumen zu verleihen. Zusätzliche DCP1V4S-Bedienfelder ermöglichen auf beiden Stockwerken die Anpassung der Gesamtlautstärke und das Ein- und Ausschalten von Mikrofonen, über die zwischendurch Ansagen gemacht werden können.
